防爆標志怎么辨認？浙江新黎明環保有限公司為你簡單介紹下，在企業的安全檢查過程中，經常會遇到各種型式的防爆電氣設備標志，如何理解防爆電氣設備的標志并正確選用防爆電氣設備十分重要。有些企業會把適用于氣體防爆環境的電氣設備使用于粉塵防爆環境，也有企業會把適用于粉塵防爆環境的電氣設備使用于氣體防爆環境。也有企業在選用氣體防爆環境的電氣設備時，防爆等級不夠，譬如，二硫化碳氣體防爆環境選用了ⅡB等級。

  GB 3836系列和GB 12476系列給出氣體爆炸性環境和粉塵爆炸性環境的防爆電氣設備的技術標準。下面我們來簡單介紹一下防爆標志的有關內容。

  GB 3836.1-2010 第29節給出了有關防爆標志的說明。

1、防爆標志的組成

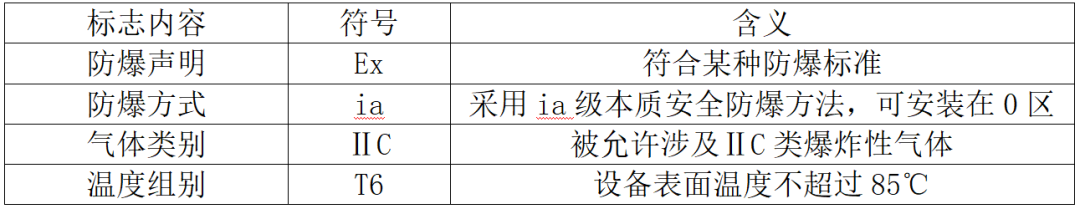

舉例：Ex ia ⅡC T6 的含義



Ex：表明電氣設備符合GB3836.1-2010第1章所列專用標準的一個或多個防爆型式。

2、爆炸性氣體防爆環境，所使用的的各種防爆型式如下：

d: 隔爆外殼(對應EPL Gb或Mb)；

e: 增安型(對應EPL Gb或Mb或Gc)；

ia：本質安全型(對應EPL Ga或Ma)、 ib：本質安全型(對應EPL Gb或Mb)、 ic：本質安全型(對應EPL Gc)；

ma：澆封型(對應EPL Ga或Ma)、 mb：澆封型(對應EPL Gb或Mb)、 mc：澆封型(對應EPL Gc)；

nA：無火花(對應EPL Gc)、nC：火花保護(對應EPL Gc)、 nR：限制呼吸(對應EPL Gc)；

o：油浸型(對應EPL Gb)；

px:正壓型(對應EPL Gb或Mb)、 py：正壓型(對應EPL Gb)、 pz：正壓型(對應EPL Gc)；

q：充砂型(對應EPL Gb或Mb)。

3、爆炸性粉塵防爆環境，所使用的的各種防爆型式如下：

ta：外殼保護型（對應EPL Da）、tb：外殼保護型（對應EPL Db）tc：外殼保護型（對應EPL Dc）；

ia：本質安全型（對應EPL Da）、ib：本質安全型（對應EPL Db）、ic：本質安全型（對應EPL De）；

ma：澆封型〔對應EPL Da）、mb：澆封型（對應EPL Db）、

mc：澆封型〔對應EPL Dc）；

p：正壓型（對應EPL Db或Dc）。

4、氣體粉塵類別，分類如下：

爆炸性環境用電氣設備分為I類、Ⅱ類和Ⅲ類。

I類：易產生瓦斯的煤礦用電氣設備，包括Ma和Mb。

Ⅱ類包括ⅡA、ⅡB、和ⅡC類，除易產生瓦斯的煤礦外其他爆炸性氣體環境用電氣設備。標志ⅡB的設備可適用于ⅡA設備的使用條件，同樣，標志ⅡC的設備可適用于ⅡA和ⅡB設備的使用條件。但I類電氣設備與Ⅱ類電氣設備不能互換使用條件。

Ⅲ類包括ⅢA、ⅢB、和ⅢC類，爆炸性粉塵環境用電氣設備。標志ⅢB的設備可適用于ⅢA設備的使用條件，同樣，標志ⅢC的設備可適用于ⅢA和ⅢB設備的使用條件。

5、溫度組別

Ⅱ類電氣設備的高表面溫度分組



對于高表面溫度超過450℃的電氣設備應用攝氏溫度來標記高表面溫度，例如，600℃。用于特殊氣體的Ⅱ類電氣設備,不必標岀相應溫度組別或高表面溫度。

6、關聯設備

對于適合安裝在危險場所的關聯設備，如果危險場所的設備內部提供有限能措施，防爆型式的符號應用方括號擴起來，例如，Ex d [ia] ⅡC T4 Gb。當關聯設備類別與設備的類別不同時，關聯設備的類別應用方括號擴起來，例如，Ex d [ia ⅡC Ga] ⅡB T4 Gb，典型的例子是安裝于隔爆外殼內的二極管安全柵。二極管安全柵屬于關聯設備。

對于適合安裝在危險場所的關聯設備，如果危險場所的設備外部提供有限能措施，防爆型式的符號不用方括號擴起來，例如，Ex ia ⅡC T4 Gb，典型的例子是用本質安全光電池連接到安全區的隔爆外殼燈。

對于不適合安裝在危險場所的關聯設備，符號Ex和防爆型式的符號應用同一方括號擴起來，例如，[Ex ia Ga] ⅡC。對于不適合安裝在危險場所的關聯設備，不包括溫度組別。

對于既有關聯設備又有本質安全設備，且不要求用戶連接設備的本質安全部分的設備，關聯設備的標志不應出現，設備保護級別不同時除外。例如，Ex d ib ⅡC T4 Gb，而不是Ex d ib [ib Gb] ⅡC T4 Gb，但是，如果設備保護級別不同，則Ex d ia[ia Ga] ⅡC T4 Gb是正確的。

本文標題Ex ia t [ia Da] ⅢC T100℃ Db 就屬于這類設備。適用于粉塵防爆環境，關聯設備為[ia Da]。

當一臺電氣設備的不同部分或Ex元件使用不同的防爆型式時，防爆標志應包括所有所使用的防爆型式符號，防爆型式的符號應按字母順序排列，彼此之間應有小的間隔。例如：Ex d mb ⅡA T3 Gb表示同時采用了隔爆外殼、澆封兩種防爆型式對不同部件分別進行保護。

7、標志舉例

帶本質安全型“i”(EPL Ga)輸岀電路的隔爆外殼Ex元件“d”(EPL Gb),用于除易產生煤礦瓦斯氣體外的C級爆炸性氣體環境(防爆合格證編好后加符號“U”)：Ex d [ia Ga] ⅡC Gb 或 Ex db [ia] ⅡC 。

使用增安型“e”(EPL Gb)和正壓外殼“px”型(EPL Gb)的電氣設備，高表面溫度125 ℃,用于除易產生瓦斯的煤礦外的、引燃溫度高于125 ℃的爆炸性氣體環境，在防爆合格證中注明安全使用的具體條件(防爆合格證編好后加符號“X”)：Ex e px ⅡC 125 ℃ (T5) Gb 或 Ex eb pxb ⅡC 125 ℃ (T5)。

用于具有導電性粉塵的爆炸性粉塵環境ⅢC等級“t”(EPL Db)型電氣設備，擴大的環境溫度范圍 在-40 ℃~120 ℃之間時的高表面溫度低于175 ℃：Ex t ⅢC T175 ℃ Db 或 Ex tb ⅢC T175 ℃；IP65 ； -40 ℃≤Tamb+120 ℃。

用于爆炸性氣體環境用ⅡC等級澆封型電氣設備“ma”(EPL Ga),高表面溫度低于145 ℃和用于具有導電性粉塵的爆炸性粉塵環境ⅢC等級澆封型電氣設備“ma”(EPL Da),高表面溫度低于120 ℃，一張防爆合格證：Ex ma ⅡC T4 Ga 或 Ex ma ⅡC T4；Ex ma ⅢC T120 ℃ Da 或 Ex ma ⅢC T120 ℃；IP67。
